產品簡介

型號：

GBA-E04

產品簡介：

產品特點： 1、北斗車載導航型天線，支持北斗以及GPS頻段，外觀尺寸：56.7mm44mm16mm； 2、高增益、高靈敏度，支持導航設備快速定位； 3、磁鋼吸附或3M背膠安裝； 4、支持0-8米RG174電纜

產品描述

產品特點：
1、北斗車載導航型天線，支持北斗以及GPS頻段，外觀尺寸：56.7mm×44mm×16mm；
2、高增益、高靈敏度，支持導航設備快速定位；
3、磁鋼吸附或3M背膠安裝；
4、支持0-8米RG174電纜；
5、可廣泛應用于汽車前、后裝北斗導航定位設備；

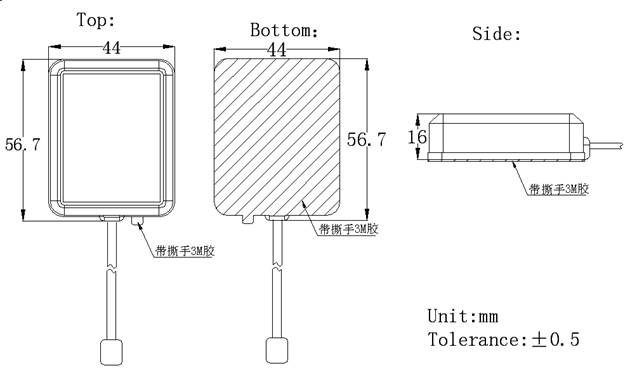

產品尺寸：

產品參數：

天線指標	中心頻段	L1:1575.42±1.023 MHz B1:1561.098±2 MHz
	帶寬	10MHz min
	頂點增益	5dBic
	天線軸比	3.0dB max
	天線駐波	1.5dB max
	天線阻抗	50Ω
	天線極化	RHCP
LNA指標	中心頻段	1568±1.023MHz
	增益	L1:33±2 dB B1:34±2 dB
	噪聲指數	1.5dB max
	帶寬外衰減量	40dB@CF+60MHz/40dB@CF-60MHz
	工作電壓	DC 3.0~5.0V
	工作電流	15.6±2 mA
	輸出駐波	2.0dB max
結構特性	線纜	RG174
	連接器	GT5/SMA/FAKRA 或其它
	天線材質	ABS
	防護等級	IP67
	安裝方式	磁鋼/3M背膠
環境特性	工作溫度	-40℃ to +85℃
	相對濕度	Up to 95℃
	振動試驗	10 to 55Hz with 1.5mm amplitude 2hours
	環境保護	ROHS Compliant
