產品簡介

型號：

GBA-H02

產品簡介：

產品特點： 1、北斗高增益航海天線，外觀尺寸：120mm100mm； 2、高增益、高靈敏度，支持導航設備快速定位； 3、抱桿安裝； 4、支持0-15米R(shí)G58電纜； 5、可廣泛應用于船載導航設備、基站

產品描述

產品特點：
1、北斗高增益航海天線，外觀尺寸：120mm×100mm；
2、高增益、高靈敏度，支持導航設備快速定位；
3、抱桿安裝；
4、支持0-15米R(shí)G58電纜；
5、可廣泛應用于船載導航設備、基站導航定位設備以及生產線定位測試；

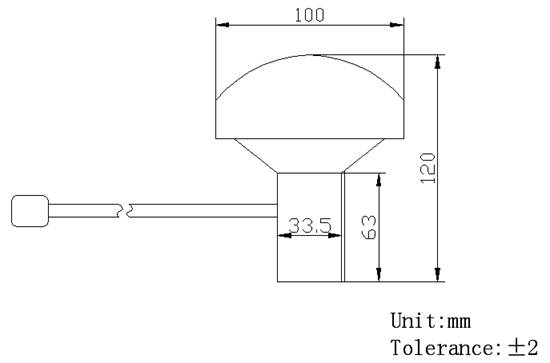

產品尺寸：

產品參數：

天線指標	中心頻段	L1:1575.42±1.023 MHz B1:1561.098±2 MHz
	帶寬	10MHz min
	頂點增益	4dBic
	天線軸比	3.0dB max
	天線駐波	1.5dB max
	天線阻抗	50Ω
	天線極化	RHCP
LNA指標	中心頻段	1568±1.023MHz
	增益	L1:31±2 dB B1:31±2 dB
	噪聲指數	1.5dB max
	帶寬外衰減量	40dB@CF+60MHz/40dB@CF-60MHz
	工作電壓	DC 3.0~5.0V
	工作電流	15±2 mA
	輸出駐波	2.0dB max
結構特性	線纜	RG58
	連接器	BNC/TNC/SMA 或其它
	天線材質	ABS
	防護等級	IP67
	安裝方式	抱桿
環境特性	工作溫度	-40℃ to +85℃
	相對濕度	Up to 95℃
	振動試驗	10 to 55Hz with 1.5mm amplitude 2hours
	環境保護	ROHS Compliant
