產品簡介

型號：

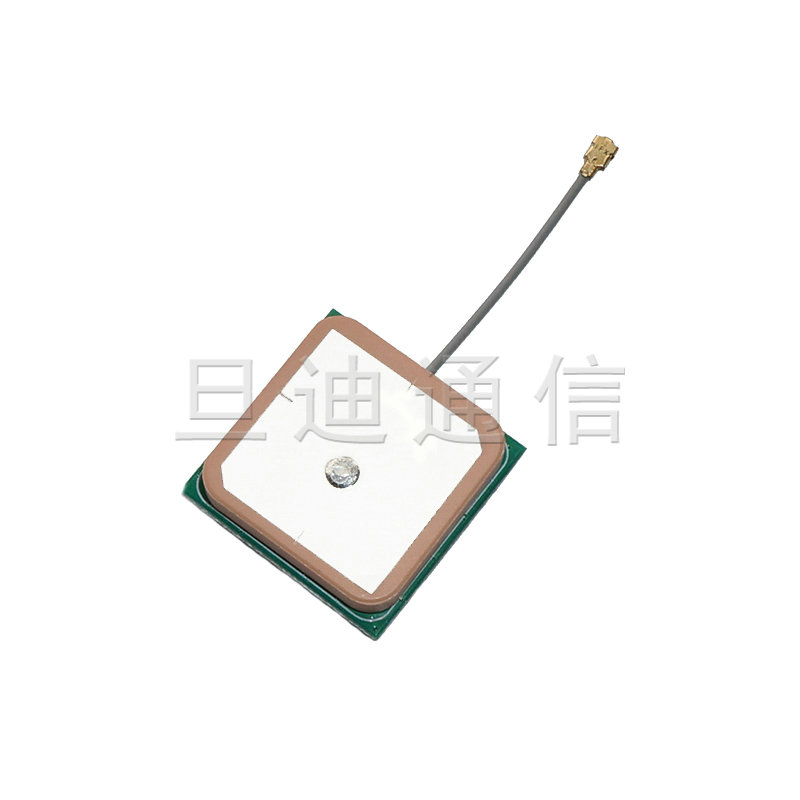

GBA-I25T4/2

產品簡介：

產品特點： 1、北斗內置有源天線，外觀尺寸：25mm25mm7mm/25mm25mm5mm； 2、低電壓、低功耗、高靈敏度，支持導航設備快速定位； 3、3M背膠安裝； 4、無線中心頻率，電纜長度可定制化設計

產品描述

產品特點：
1、北斗內置有源天線，外觀尺寸：25mm×25mm×7mm/25mm×25mm×5mm；
2、低電壓、低功耗、高靈敏度，支持導航設備快速定位；
3、3M背膠安裝；
4、無線中心頻率，電纜長度可定制化設計；
5、可廣泛應用于便攜手持導航定位設備、行業導航定位設備；

產品尺寸：

產品參數：

天線指標	中心頻段	L1:1575.42±1.023 MHz B1:1561.098±2 MHz
	帶寬	10MHz min
	天線尺寸	25X25X4	25X25X2
	頂點增益	4dBi	3.5dBi
	天線軸比	3.0dB max
	天線駐波	1.5dB max
	天線阻抗	50Ω
	天線極化	RHCP
LNA指標	中心頻段	1568±1.023MHz
	增益	L1:28±2 dB B1:28±2 dB
	噪聲指數	1.5dB max
	帶寬外衰減量	40dB@CF+60MHz/40dB@CF-60MHz
	工作電壓	DC 3.0~5.0V
	工作電流	10±2 mA
	輸出駐波	2.0dB max
結構特性	線纜	RF1.13/RF0.81
	連接器	IPX1/2/3/4 或其它
	天線材質	陶瓷
	安裝方式	3M背膠
環境特性	工作溫度	-40℃ to +85℃
	相對濕度	Up to 95℃
	環境保護	ROHS Compliant
